Anleitung zum Einbinden der Bibliothek in Step7



Alle Bausteine sind auf S7-300 und S7-400 Steuerungen ablauffähig, sofern die Steuerung einen ausreichenden Speicher hat. (Download unten am Seitenende)



Die Zip-Datei "Goetz_li.zip" in beliebigem Verzeichnis (z.B. C:/Temp) auf ihrer Festplatte abspeichern. Diese sollte nicht entzippt werden, dies erledigt der Simatic-Manager für Sie.

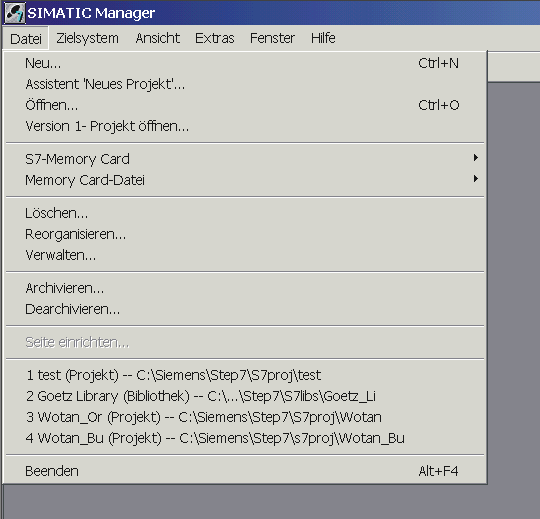

Simatic Manager öffnen (Empfehlung V5.3) Unter Datei - Dearchivieren die abgespeicherte Zip-Datei auswählen.



Datei anwählen und öffnen:

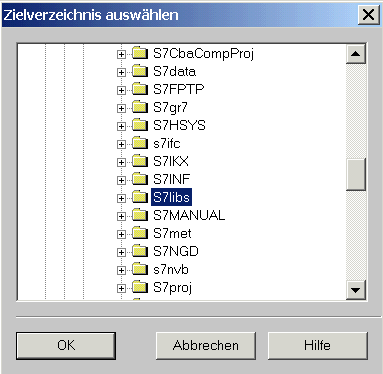

Zielverzeichnis innerhalb der Step7 Verzeichnisstruktur auswählen.  Sie sollte nicht den üblichen Projektordner "S7proj" sondern den Bibliotheksordner S7libs für Library´s anwählen. Somit steht die Bibliothek beim öffnen nicht unter Ihren Projekten, sondern unter der Karteikarte der Bibliotheken.



Zum Testen oder verwenden der Bausteine, wie folgt.

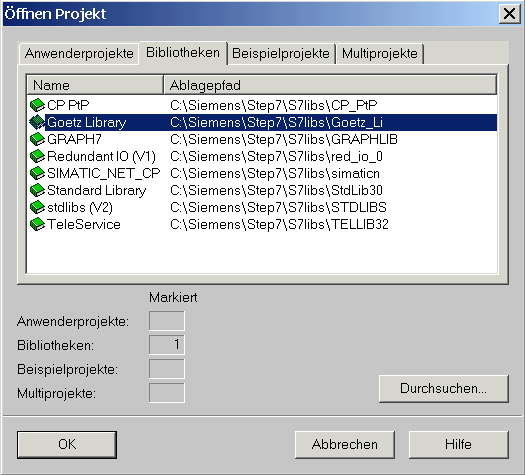

Projekt öffnen. Karteikarte Bibliotheken anwählen.

Bei geöffneter Bibliothek können Sie einzelne Bausteine mit der Maus hinüberziehen oder über "kopieren und einfügen" in Ihr aktuelles Projekt mit hineinnehmen.

Sie sollten vor einen Gebrauch eines Bausteines seine Beschreibung (Einsatzgrenzen) lesen. Die in der Bibliothek aufgeführten Bausteine sind einzeln beschrieben.

Die Bausteine sind getestet. Ich kann jedoch keine Haftung bei Ihrem Einsatz übernehmen.

   Goetz_li.zip  Dateigrösse ca. 100Kbyte















Zu SPS-Baustein Frequenzgenerator (FB11)
