Kraft Weg Messroboter zur Qualitätssicherung

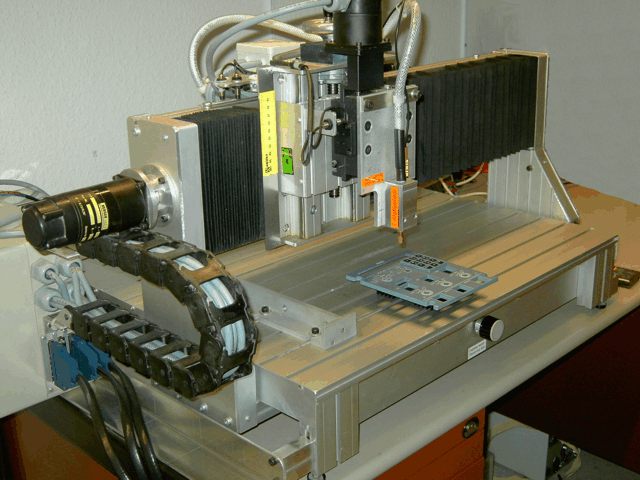

Über die Kraft-Weg können Tastenfelder, Folientasten, Silikontasten, wasserdichte Tastaturen... in der Fertigung automatisch qualitativ geprüft werden.  Der gezeigte Prüfautomat wurde für Comtronic GmbH (Schönau / Odenwald) entwickelt und gebaut.
Die Kraftabtastung ist mit dem Fahrweg synchronisiert. Im vorliegenden Prüfautomat liest die Messelektronik alle 25nm einen Kraftmesswert ein.  Die Auflösung des Kraftsensors beträgt 0,2mN.  Der max. Hub der Messachse beträgt hier 48mm. Somit können alle Tastenhübe von 40µm bis 45mm gemessen werden.

Zunächst wird eine Typdatei erstellt. Die Typdatei enthält alle Daten der Tastaturserie, z.B. Anzahl der Tasten, Tastenpositionen...  Für einen Messvorgang wird eine gewünschte Typdatei (Geräteserie) ausgewählt. Hierbei wird eine Gerätedatei erzeugt, welche in der Regel durch die Seriennummer der Tastatur spezifiziert ist.  In der Gerätedatei sind die Tastenprüfsollwerte jeder Taste enthalten. Anhand der Gerätedatei wird die Tastatur vermessen und Taste für Taste des Prüflinges wird mit den Sollwerten verglichen und bewertet. Nähere Angaben finden sie im Handbuch des Tastaturprüfautomaten (pdf-Format 14,6MB) und in den beiden Videofilmen (KraftWeg_01.mpg  43,3MB   KraftWeg_02.mpg  66,5MB).

Download Handbuch Tastenprüfautomat 14,6MB

Download Videofilm KraftWeg_01.mpg  43,3MB

Download Videofilm KraftWeg_02.mpg  66,5MB

Ich empfehle Ihnen die Filme herunterzuladen, rechte Maustaste drücken, danach Ziel speichern unter...
Beste Wiedergabe mit einem pc basiertem DVD-Player.
